Vertikálny sendvičový autobus

Umiestnenie produktu: Efektívne riešenie prenosu energie prispôsobené scenárom vertikálnej distribúcie energie

Elektrická vertikálna sendvičová autobusová cesta Qingdao Fenghua je vysokoprúdové riešenie distribúcie energie starostlivo vytvorené pre scenáre, ako sú rozvodné šachty vo výškových budovách a vertikálny prenos energie v priemyselných závodoch. Integráciou „sendvičovej“ kompaktnej stohovacej konštrukcie s dizajnom optimalizovaným pre vertikálnu inštaláciu dosahuje produkt viacero prelomov v oblasti využitia priestoru, účinnosti prenosu energie, bezpečnosti a stability, čím sa etabluje ako popredná voľba pre vertikálnu distribúciu energie v moderných architektonických a priemyselných prostrediach.

Technické parametre

Základné technológie: Prelomový výkon vo vertikálnych prostrediach

1. Prispôsobená „sendvičová“ skladacia štruktúra: Kompaktný dizajn prispôsobený pre vertikálne priestory

Výrobok využíva "sendvičovú" štruktúru s tesným stohovaním trojfázových vodičov bez medzier. Vodiče sú od seba priamo izolované pomocou vysokovýkonných dielektrických materiálov, čím sa úplne eliminujú vzduchové medzery medzi fázami. Usporiadanie vodičov a štruktúra krytu, ktoré sú špeciálne optimalizované pre scenáre vertikálnej inštalácie, boli vylepšené tak, aby sa celkový objem znížil o viac ako 30 % v porovnaní s tradičnými systémami zberníc. Táto konštrukcia umožňuje dokonalé prispôsobenie sa v stiesnených priestoroch rozvodných šácht, čo umožňuje maximálnu prúdovú kapacitu v rámci obmedzených vertikálnych kanálov^.

2. Vysoko čisté medené vodiče: Zabezpečenie účinnosti pri vertikálnom prenose energie

Ako materiál vodičov je zvolená elektrolytická meď triedy T2 s čistotou ≥99,95 %. Pri 20 °C je jeho odpor len 0,01777 Ω·mm²/m a jeho vodivosť presahuje 98 %. V scenároch vertikálneho prenosu energie táto nízkoodporová charakteristika účinne minimalizuje pokles napätia na veľké vzdialenosti, čím zabezpečuje stabilné napájacie napätie na každom poschodí výškovej budovy. Povrchy vodičov môžu byť voliteľne ošetrené pocínovaním alebo postriebrením, aby sa zvýšila odolnosť proti korózii, čím sa zabezpečí, že nízky prechodový odpor bude dlhodobo udržiavaný – dokonca aj vo vlhkom prostredí rozvodných hriadeľov – čím sa eliminuje potenciálne nebezpečenstvo prehriatia.

3. Integrovaný systém vertikálneho odvádzania tepla: Riešenie problému nárastu teploty na veľké vzdialenosti

Na vyriešenie problému s tendenciou akumulovať sa nahor počas vertikálnej inštalácie systém využíva trojstupňovú dráhu vertikálneho rozptylu tepla: „Vodič – izolačná vrstva – kovový kryt“. Kryt je vyrobený z extrudovanej zliatiny hliníka a horčíka, na svojom povrchu má integrované pozdĺžne rebrá na odvádzanie tepla. V porovnaní so štandardnými oceľovými krytmi tento dizajn zväčšuje povrchovú plochu rozptylu tepla o 35 % a päťnásobne zvyšuje účinnosť tepelnej vodivosti. Pri teplote okolia 40 °C zostáva nárast teploty pripojovacích svoriek ≤ 60 K, zatiaľ čo nárast teploty kovového krytu zostáva ≤ 30 K – čo je výrazne pod priemyselnými štandardmi – čím sa zabezpečuje stabilná prevádzka počas vertikálneho prenosu energie na veľké vzdialenosti.

4. Bezpečnostný dizajn proti „komínovému efektu“: Vytvorenie robustnej vertikálnej protipožiarnej bariéry

"Sendvičová" štruktúra bez medzier úplne eliminuje súvislé vzduchové kanály; v prípade požiaru je zabránené rýchlemu šíreniu horúceho vzduchu cez systém autobusových liniek. To účinne odstraňuje „komínový efekt“ pri jeho zdroji a úspešne prešlo testovaním autoritatívnymi národnými agentúrami pre požiarnu bezpečnosť. Okrem toho je na želanie k dispozícii aj protipožiarny variant; s využitím kompozitnej izolačnej vrstvy zo sľudovej pásky a ceramifikačnej silikónovej gumy dokáže táto verzia udržať napájanie viac ako 180 minút pri extrémnych teplotách 960 °C, čím spĺňa prísne požiadavky na požiarne bezpečnostné obvody vo výškových budovách.

Exkluzívne funkcie pre vertikálnu inštaláciu

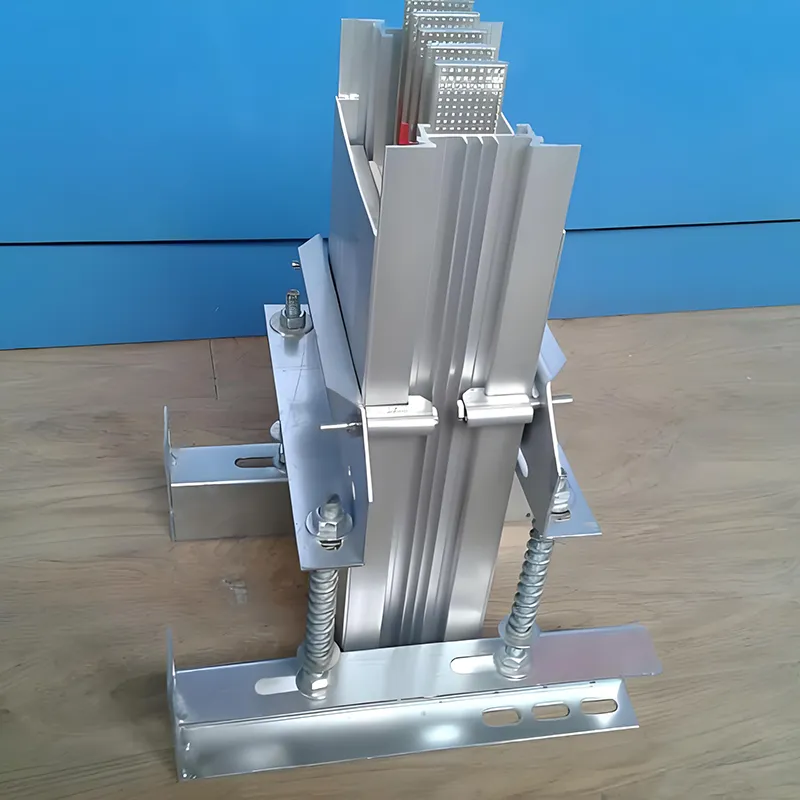

1. Modulárny systém vertikálneho pripojenia

Systém, ktorý obsahuje továrensky prefabrikované štandardné jednotky, využíva obojstranné skrutky s riadeným krútiacim momentom a tanierové pružiny pre pripojenia na mieste. Tento dizajn umožňuje nastavenie tolerancie inštalácie ± 4 mm, čím sa účinne prispôsobia odchýlky presnosti, ktoré sú vlastné vertikálnym inštaláciám. Čas inštalácie na segment je ≤10 minút; v porovnaní s tradičnými káblovými rozvodmi sa účinnosť konštrukcie zlepšila o viac ako 60 %.

2. Vrstvený zásuvný dizajn: Flexibilne spĺňa požiadavky na napájanie špecifické pre podlahu

Odbočné vývody je možné otvárať v akejkoľvek zvislej polohe pozdĺž prípojnicového žľabu. Odbočné jednotky podporujú zapojenie za horúca (vkladanie a vyberanie za podmienok pod napätím), čím sa zaisťuje postupnosť pripájania „uzemnenie prvé, zem posledné“, čím sa úplne eliminuje riziko vzniku elektrického oblúka. Každé poschodie môže flexibilne konfigurovať odbočovacie jednotky na základe špecifických požiadaviek na výkon bez potreby prepájania celých segmentov prípojníc – dokonale sa tak prispôsobí úpravám usporiadania podlahy a potrebám rozšírenia kapacity typickým pre výškové budovy.

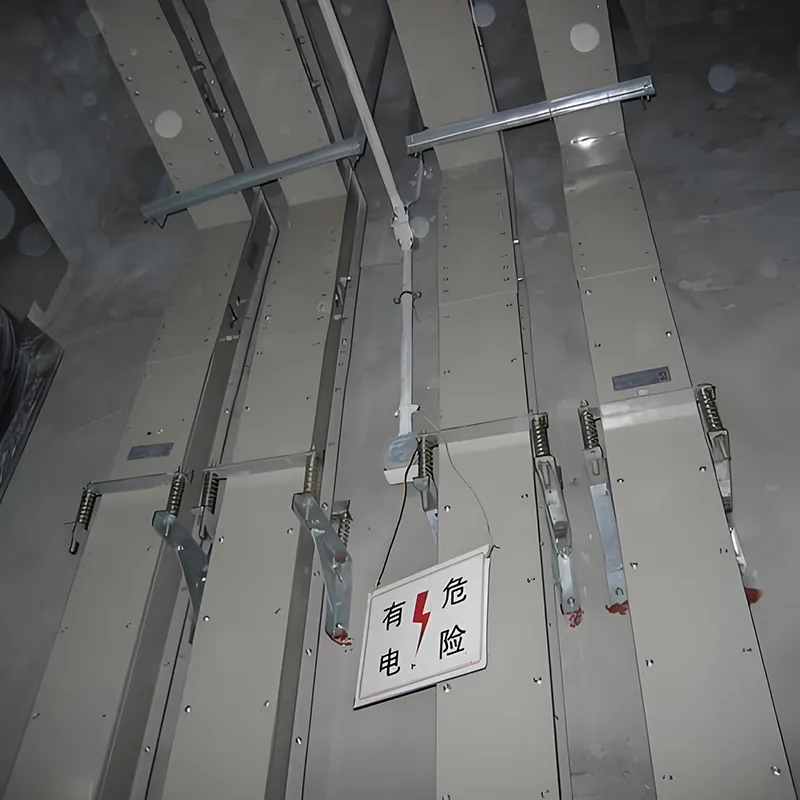

3. Anti-Drop a seizmická výstuž

Systém je špeciálne navrhnutý pre scenáre vertikálnej inštalácie a je vybavený špeciálnymi konzolami proti pádu a komponentmi seizmickej výstuže schopnými odolať nárazom zemetrasenia s magnitúdou 8, čím sa zabezpečí štrukturálna stabilita prípojnicového vedenia v extrémnych prevádzkových podmienkach. Rozstup konzol je možné flexibilne nastaviť podľa požiadaviek na výšku podlahy: ≤ 3 m pre rovné časti a ≤ 1,5 m pre rohové časti.

Aplikačné scenáre

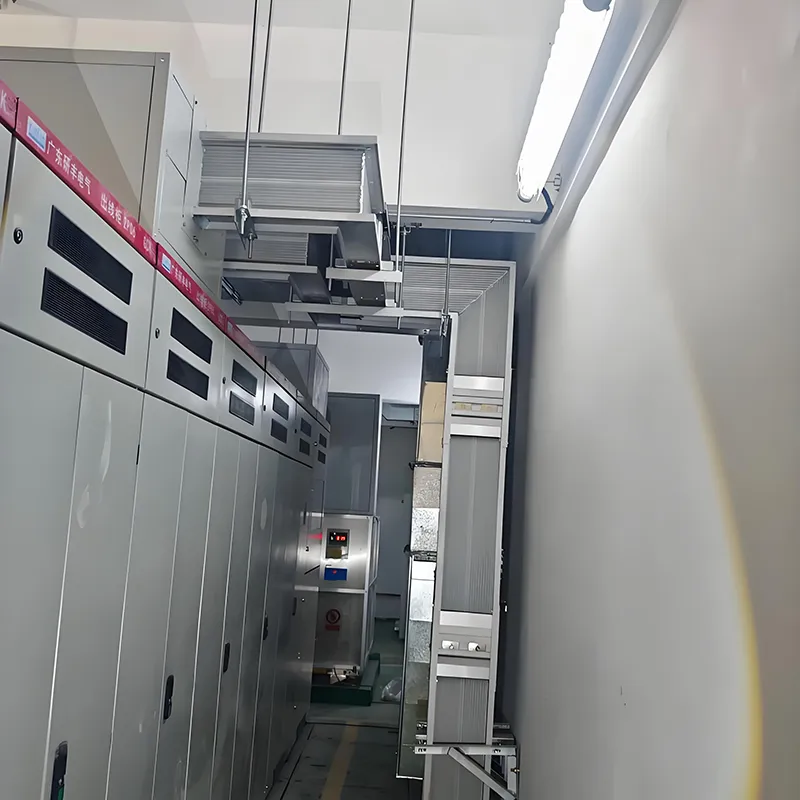

1. Šachty na rozvod energie výškových budov

Systém je vertikálne vedený v rozvodných šachtách a slúži ako náhrada za tradičné káble. Pri rovnakej aktuálnej kapacite zaberá iba jednu tretinu priestoru, ktorý vyžadujú káble, čím efektívne rieši kritický problém obmedzeného priestoru vo výškových rozvodných šachtách. Jeho úplne uzavretá konštrukcia eliminuje nebezpečenstvá, ako je zamorenie hlodavcami a riziko požiaru, čím sa zvyšuje celková bezpečnosť energetického rozvodu budovy.

2. Vertikálny prenos energie v priemyselných závodoch

Poskytuje vertikálne chrbticové napájanie pre veľké zariadenia a automatizované výrobné linky v rámci viacposchodových priemyselných zariadení. Jeho vysoká prúdová hustota sa ideálne hodí pre koncentrované usporiadanie zariadení, zatiaľ čo jeho modulárna rozšíriteľnosť podporuje flexibilné úpravy výrobných liniek.

3. Špecializované vertikálne prostredia

Vodotesné výrobky z liatej živice sú vhodné na vertikálny prenos energie vo vlhkom a korozívnom prostredí – ako sú podzemné tunely a systémy železničnej dopravy. Ohňovzdorné produkty sú použiteľné pre scenáre vertikálnej distribúcie energie s prísnymi požiadavkami na požiarnu bezpečnosť, ako sú tie, ktoré sa vyskytujú v petrochemickom a jadrovom energetickom priemysle.

Hodnota zákazníka

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. sa nachádza v krásnom pobrežnom meste Qingdao, v oblasti West Coast New Area. Spoločnosť založená v roku 2005 je popredným výrobcom špecializujúcim sa na elektrické produkty vrátane káblových žľabov, prípojnicových systémov a rozvodných skríň. Naša dcérska spoločnosť, Qingdao Fenghua Electric Co., Ltd., pôsobí ako doplnková úloha k našej materskej spoločnosti a spoločne vytvára komplexnú produktovú maticu, ktorá pokrýva celé spektrum zariadení na distribúciu energie. V posledných rokoch si spoločnosť zachovala neochvejný záväzok k inováciám a dosahovala pozoruhodné výsledky v oblasti úspory energie a znižovania spotreby. Niekoľko našich produktov – ako napríklad samouzamykacie káblové žľaby a medeno-hliníkové kompozitné zbernice – získali uznanie na trhu pre svoju vysokú pridanú hodnotu a pokročilý technologický obsah. Okrem toho vlastníme komplexné protokoly o skúškach a povinné certifikačné certifikáty pokrývajúce širokú škálu špecifikácií vedenia, čo nám umožňuje plne uspokojiť rôznorodé a mnohostranné potreby našich klientov.

Výberom vertikálnej sendvičovej zbernice Qingdao Fenghua Electric získate výhody:

• Optimalizácia priestoru: Vertikálne využitie priestoru sa zvýšilo trojnásobne, vďaka čomu sa dokonale hodí do stiesnených prostredí typických pre rozvodné šachty.

• Energetická účinnosť: Vďaka medeným vodičom s nízkym odporom a konštrukcii s nízkou reaktanciou znižuje straty pri distribúcii energie o 10 % až 20 % ročne.

• Bezpečnosť a spoľahlivosť: Začlenením dizajnu proti „komínovému efektu“ spolu s viacerými vrstvami ochrany vytvára robustnú vertikálnu protipožiarnu bariéru.

• Flexibilná prispôsobivosť: S vrstveným zásuvným rozhraním a modulárnymi inštalačnými možnosťami sa prispôsobí budúcim úpravám rozloženia podlahy a požiadavkám na rozšírenie vybavenia.

• Zabezpečenie značky: Vďaka 18-ročným odborným odborným znalostiam v oblasti výroby od Qingdao Fenghua poskytujeme komplexný popredajný servis a technickú podporu.

FAQ

1.Čo je vertikálna sendvičová autobusová dráha?

Vertikálna sendvičová prípojnica je kompaktný, silnoprúdový rozvodný systém s naskladanými medenými vodičmi, navrhnutý na bezpečný a efektívny vertikálny prenos energie vo výškových budovách a priemyselných dielňach.

2.Aké sú menovité hodnoty prúdu a napätia?

Vertikálne zbernice Fenghua Electric sú dimenzované na 250A–6300A a ≤690VAC, vhodné pre rôzne nízkonapäťové vysokoprúdové distribučné aplikácie.

3.Aké materiály sa používajú na vodiče?

Používa sa vysoko čistá elektrolytická meď T2, ktorá zaisťuje nízke straty, vysokú vodivosť a dlhodobú spoľahlivosť.

4. Aké úrovne ochrany sú k dispozícii?

Krytie sa pohybuje od IP54 do IP68, v závislosti od modelu, vďaka čomu je vhodný pre vnútorné, vonkajšie a drsné prostredie.

5. Môže byť autobusová dráha použitá v oblastiach náchylných na požiar?

Áno, ohňovzdorný model je vybavený izoláciou do 180°C a skratovou odolnosťou určenou pre bezpečnú prevádzku v podmienkach požiaru.

6.Ako vysoko môže byť inštalovaný vertikálne?

Vertikálna inštalácia môže dosiahnuť až 200 metrov v závislosti od typu autobusovej dráhy a požiadaviek na zaťaženie.

7.Je inštalácia jednoduchá?

Áno, modulárny dizajn a kompaktná štruktúra umožňujú rýchlu a pohodlnú inštaláciu, čím sa znižuje práca a čas projektu.

8.Kde sa bežne používa?

Ideálne pre šachty výškových budov, priemyselné dielne, továrne, dátové centrá a iné vertikálne scenáre distribúcie vysokého prúdu.
