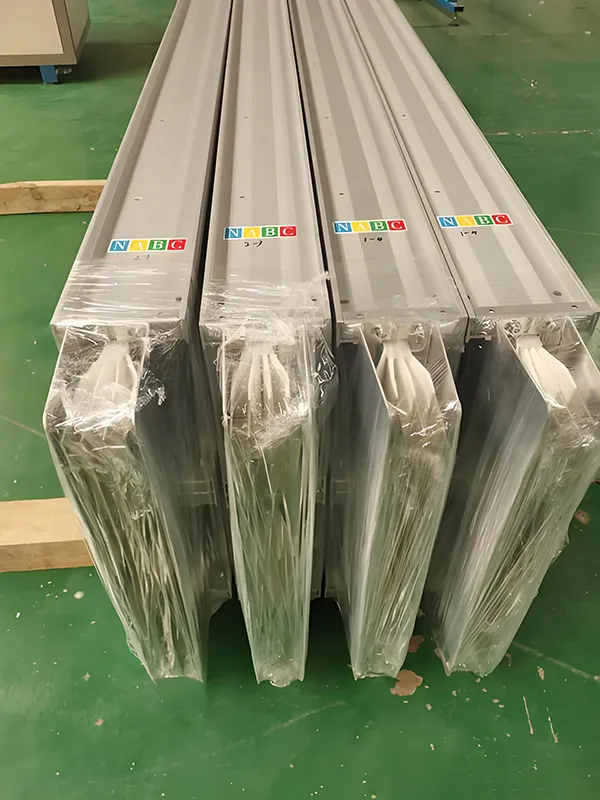

Nízkonapäťová sendvičová zbernica

Vďaka svojej kompaktnej konštrukcii, vynikajúcemu odvodu tepla a robustnej kapacite prenosu prúdu sa nízkonapäťová sendvičová zbernica stala hlavnou voľbou v moderných systémoch distribúcie energie.

Štruktúra jadra a konfigurácia izolácie

•Materiál vodiča: Vysoko čistá elektrolytická meď (čistota ≥ 99,9 %); povrch môže byť voliteľne postriebrený alebo pocínovaný na zvýšenie vodivosti a odolnosti voči oxidácii.

Izolačné materiály:

•Štandardný typ: Používa izolačné materiály triedy B alebo vyššej (teplotná odolnosť: 130 °C) – ako je polyesterová fólia, sľudová páska atď. – na zabezpečenie dlhodobej prevádzkovej spoľahlivosti.

•Typ odolný voči ohňu: Používa kompozitnú vrstvu sľudovej pásky a ceramifikačnej silikónovej gumy, ktorá je schopná zachovať izolačný výkon aj pri vysokých teplotách v rozsahu od 600 °C do 1000 °C.

•Vodotesný/odolný voči korózii Typ: Má zapuzdrenie prostredníctvom polyester-imidovej alebo epoxidovej živice triedy H; trieda izolácie dosahuje triedu H (180°C) a ponúka životnosť presahujúcu 50 rokov.

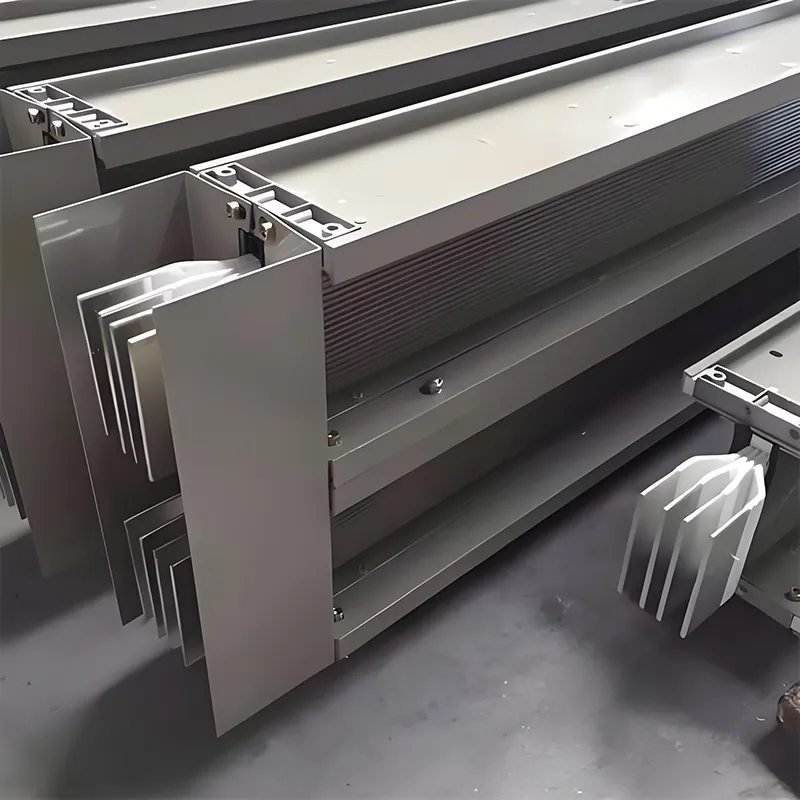

• "Sendvičová" štruktúra Charakteristiky: Fázové vodiče sú pevne naskladané a stlačené bez akýchkoľvek vzduchových medzier; zostava je úplne zapuzdrená a lisovaná pod tlakom, čím sa výrazne znižuje reaktancia a pokles napätia.

Kľúčové elektrické a bezpečnostné parametre

Kontrola nárastu teploty a tepelného výkonu

Limity nárastu teploty (pri teplote okolia 40 °C):

Pripojovacie svorky: ≤ 60 K (t. j. maximálne 100 °C)

Kovové puzdro: ≤ 30 K (t. j. maximálne 70 °C)

Izolačný povrch: ≤ 40 K (t. j. maximálne 80 °C)

Mechanizmus odvádzania tepla:

Teplo generované vodičmi je vedené cez izolačnú vrstvu do kovového krytu, kde je následne odvádzané konvekciou a sálaním.

Kryt z hliníkovej zliatiny má integrovaný dizajn chladiča, ktorý zvyšuje účinnosť odvádzania tepla o viac ako 30 %.

Limity tepelnej odolnosti:

Štandardný typ: Dlhodobá prevádzková teplota ≤ 130°C

Ohňovzdorný typ: Schopný udržiavať nepretržité napájanie viac ako 90 minút pri 960 °C

Typ odlievanej živice: Schopný stabilnej prevádzky v rozsahu teplôt prostredia od -40 °C do 130 °C

Trieda ochrany (IP kód) a použiteľné prostredia

Mechanické a inštalačné vlastnosti

Materiál krytu:

Hliníková zliatina: Ľahká, odolná voči korózii a ponúka vynikajúci odvod tepla; vhodné na použitie ako ochranný zemný vodič (PE).

Oceľ valcovaná za studena: Vysoká konštrukčná pevnosť; po natretí protipožiarnym náterom je vhodný pre ohňovzdorné aplikácie.

Živicové odlievanie: Obsahuje nekovové puzdro a poskytuje komplexnú „štvorcestnú ochranu“ – vodotesnosť, odolnosť proti korózii, odolnosť proti výbuchu a prachotesnosť.

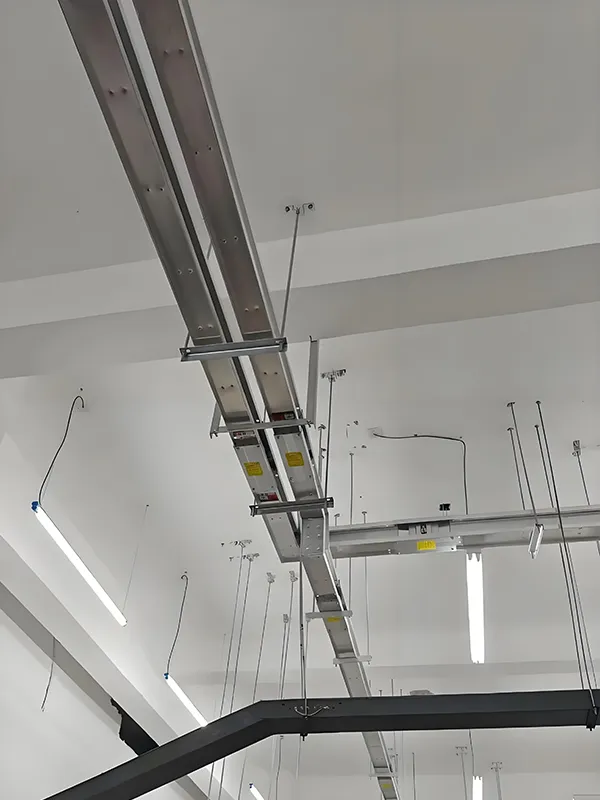

Spôsob inštalácie:

Podporuje horizontálnu alebo vertikálnu montáž zavesenia s nastaviteľným rozsahom tolerancie ±4 mm.

Rozstup podpery/závesu: ≤ 3 m pre rovné úseky; ≤ 1,5 m pre zakrivené časti.

Technológia pripojenia:

Jednosvorné rýchle pripojenie: Vybavené mechanizmom kontroly krútiaceho momentu na zabezpečenie minimálneho prechodového odporu.

Inteligentné konektory: Podporujú možnosti monitorovania údržby, čím znižujú riziko zlyhania prevádzky.

Rozšírenie o špecializované technológie

Ohňovzdorné prípojnicové potrubie (typ NH)‌

Hodnotenie požiarnej odolnosti: voliteľné možnosti 1 hodina, 1,5 hodiny, 2 hodiny alebo 3 hodiny

Tepelnoizolačná vrstva: Plsť z hliníkového silikátového vlákna (teplotná odolnosť: 1250 °C)

Vonkajší náter: Intumescentná farba spomaľujúca horenie; rýchlo zvyšuje tepelnú vodivosť pri vystavení ohňu na spomalenie prenosu tepla

Vodotesné prípojnicové potrubie (typ živicového odliatku)‌

Krytie: IP67–IP68

Izolačný materiál: Nenasýtená polyesterová živica + anorganické plnivá, integrálne odliate

Aplikačné scenáre: Železničná doprava, chemické závody, pobrežné zariadenia a iné korozívne alebo vlhké prostredia

Inteligentné prípojnicové vedenie

Integruje moduly na meranie teploty, monitorovanie prúdu a alarm úniku.

Podporuje RS485 alebo bezdrôtový prenos pre integráciu do systémov automatizácie budov.

FAQ

1. Čo je to nízkonapäťová sendvičová autobusová cesta?

Nízkonapäťová sendvičová prípojnica je kompaktný systém distribúcie elektrickej energie, ktorý využíva tesne naskladané vodiče s izoláciou medzi fázami, ktoré poskytujú vysokú prúdovú kapacitu, nízku impedanciu a efektívny prenos energie pre moderné budovy a priemyselné zariadenia.

2. Aké sú výhody sendvičovej zbernice v porovnaní s tradičnými káblami?

V porovnaní s tradičnými káblami ponúka sendvičový systém vedenia zbernice lepší odvod tepla, vyššiu prúdovú kapacitu, jednoduchšiu inštaláciu a flexibilné rozšírenie, vďaka čomu je ideálny pre veľké projekty distribúcie energie.

3. Kde sa bežne používa nízkonapäťová sendvičová zbernica?

Je široko používaný v dátových centrách, komerčných budovách, továrňach, letiskách, nákupných centrách a výškových budovách, kde sa vyžaduje spoľahlivá a efektívna distribúcia energie.

4. Aké prúdové hodnoty sú k dispozícii pre nízkonapäťové autobusové systémy?

Väčšina nízkonapäťových zbernicových systémov podporuje menovité prúdy v rozsahu od 400A do 6300A, v závislosti od požiadaviek projektu a návrhu systému.

5. Dá sa autobusová cesta prispôsobiť konkrétnym projektom?

áno. Profesionálni výrobcovia a dodávatelia autobusových liniek, ako napríklad Fenghua Electric, môžu poskytnúť vlastné riešenia autobusových liniek na základe aktuálnej kapacity, prostredia inštalácie, úrovne ochrany a usporiadania projektu.

6. Je sendvičová zbernica bezpečná pre priemyselnú distribúciu energie?

áno. Vysokokvalitné nízkonapäťové zbernicové kanály sa vyznačujú silnou izoláciou, vysokou úrovňou ochrany a spoľahlivou odolnosťou proti skratu, čo zaisťuje bezpečnú a stabilnú prevádzku.

7. Ako si vyberiem spoľahlivého výrobcu alebo dodávateľa autobusovej dopravy?

Pred nákupom by ste mali zhodnotiť výrobné skúsenosti výrobcu autobusovej dopravy, certifikácie, projektové prípady, možnosti prispôsobenia a technickú podporu.

8. Ako môžem získať cenovú ponuku na nízkonapäťovú sendvičovú autobusovú cestu?

Ak chcete získať presnú cenu nízkonapäťovej zbernice, zvyčajne musíte dodávateľovi poskytnúť podrobnosti, ako je prúdový výkon, dĺžka zbernice, typ inštalácie a projektové výkresy.
