Sendvičová prípojnica pre distribúciu energie

Sandwich Busway je v podstate systém prípojníc, ktorý nahrádza tradičné káble kompaktnou štruktúrou vrstvených vodičov, aby sa uľahčila centralizovaná distribúcia energie.

Termín "sendvič" sa vzťahuje na jeho základné vrstvy:

Vodiče (meď alebo hliník)

Izolácia (epoxidová živica, polyesterová fólia atď.)

Kryt (zliatina hliníka alebo oceľ)

Tieto tri prvky sú naskladané vrstvu po vrstve – podobne ako sendvič – odtiaľ názov.

Čo je to sendvičová zbernica pre distribúciu energie?

Sandwich Busway for Power Distribution je kompaktný, vysoko účinný elektrický distribučný systém určený na prenos a distribúciu nízkonapäťovej až strednonapäťovej energie v priemyselných, komerčných a infraštruktúrnych projektoch.

Nazýva sa to „sendvičový typ“, pretože fázy vodičov sú usporiadané v tesne naskladanej štruktúre, izolované a stlačené medzi vysokopevnostnou epoxidovou živicou alebo izolačnými materiálmi, čím vytvárajú nízkoimpedančný a vysoko bezpečný systém prenosu energie.

V porovnaní s tradičnými káblovými systémami poskytujú sendvičové zbernice vyššiu prúdovú kapacitu, lepší odvod tepla a výrazne znížený inštalačný priestor.

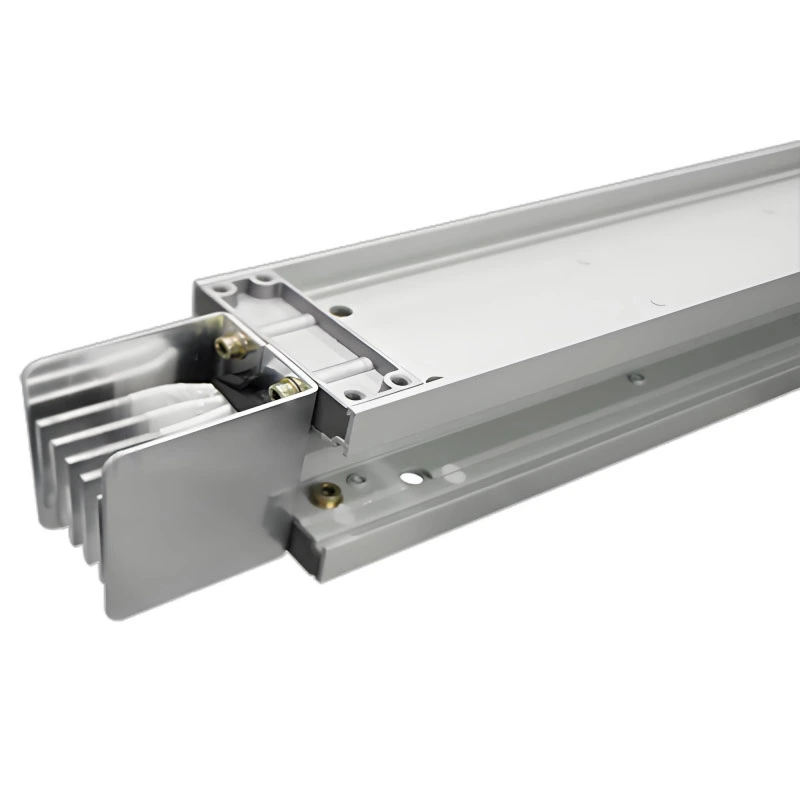

Štruktúra a pracovný princíp

Sendvičový autobus zvyčajne pozostáva z:

Medené alebo hliníkové vodiče (vysoká vodivosť, nízke straty)

Izolačné vrstvy z epoxidovej živice

Hliníkové alebo oceľové puzdro

Spojovacie konektory pre modulárnu inštaláciu

Uzemňovací systém pre bezpečnostnú ochranu

Pracovný princíp:

Elektrický prúd preteká tesne usporiadanými vodičmi s minimálnym odstupom, čím sa znižuje reaktancia a zlepšuje sa elektrická účinnosť. „Sendvičová“ štruktúra zaisťuje rovnomerné rozloženie prúdu a zvýšenú tepelnú stabilitu.

Kľúčové vlastnosti

1. Vysoká prúdová kapacita

Navrhnuté pre vysokovýkonnú distribúciu energie, podporujúce stovky až tisíce ampérov v závislosti od konfigurácie.

2. Kompaktná štruktúra

Sendvičový dizajn znižuje neporiadok káblov a šetrí až 30–70 % inštalačného priestoru v porovnaní s bežnými káblovými žľabmi.

3. Nízka energetická strata

Optimalizované usporiadanie vodičov znižuje impedanciu a tepelné straty, čím zlepšuje celkovú účinnosť systému.

4. Vynikajúci odvod tepla

Kryt a epoxidová izolácia pomáhajú udržiavať stabilné prevádzkové teploty pri nepretržitom zaťažení.

5. Vysoká bezpečnosť

Izolačné materiály spomaľujúce horenie

Plne uzavretá konštrukcia zabraňuje vniknutiu prachu a vlhkosti

Vysoká odolnosť proti skratu

6. Modulárna inštalácia

Prefabrikované sekcie umožňujú rýchlu inštaláciu, rozšírenie a údržbu bez zložitého zapojenia.

Technické výhody

Oblasti použitia

Sendvičová zbernica pre distribúciu energie je široko používaná v modernej elektrickej infraštruktúre, vrátane:

Priemyselné továrne a výrobné závody

Dátové centrá a serverové miestnosti

Obchodné budovy a nákupné centrá

Výškové obytné komplexy

Nemocnice a verejné zariadenia

Dopravné systémy (letiská, železnice, metro)

Elektrárne na obnoviteľnú energiu

Prečo zvoliť sendvičovú zbernicu pred konvenčnými systémami?

Keďže moderné budovy vyžadujú vyššiu energetickú účinnosť a kompaktné elektrické usporiadanie, sendvičové autobusy sa stali preferovaným riešením kvôli:

Znížené náklady na inštaláciu v dlhodobých projektoch

Vyššia spoľahlivosť v prostrediach nepretržitej prevádzky

Nižšie prestoje na údržbu

Lepšia škálovateľnosť pre budúcu expanziu

Pre dodávateľov, spoločnosti EPC a integrátorov elektrických systémov je to nákladovo efektívne a na budúcnosť pripravené riešenie distribúcie energie.

Výhody inštalácie a údržby

Výhody inštalácie:

Plug-in modulárny dizajn

Znížená potreba práce

Rýchlejší čas dokončenia projektu

Výhody údržby:

Výmena sekcií bez vypnutia systému

Vymazať lokalizáciu poruchy

Dlhá životnosť s minimálnou degradáciou

Sendvičová zbernica pre distribúciu energie je moderná, vysoko výkonná alternatíva k tradičným káblovým distribučným systémom. Vďaka svojej kompaktnej konštrukcii, vysokej účinnosti a vynikajúcej bezpečnosti je široko používaný v priemyselných a komerčných projektoch elektrotechniky po celom svete.

Keďže globálny dopyt po inteligentnej infraštruktúre neustále rastie, sendvičové autobusové systémy sa stávajú nevyhnutnou súčasťou efektívnych, bezpečných a škálovateľných sietí na distribúciu energie.
