Sendvičový autobus 1600A

1600A Sandwich Busway je vysokovýkonný nízkonapäťový distribučný systém určený pre aplikácie s veľkým prúdom. Vďaka kompaktnej sendvičovej konštrukcii s izolovanými medenými alebo hliníkovými vodičmi zaisťuje vysokú zaťažiteľnosť, nízky nárast teploty a minimálnu impedanciu, čím poskytuje stabilnú a spoľahlivú dodávku energie.

Kľúčové vlastnosti:

Vysoká prúdová kapacita: Dimenzovaná na 1600 A pre priemyselné závody, výškové budovy, dátové centrá a komerčné komplexy.

Sendvičová štruktúra: Vrstvený dizajn vodičov a izolácie zaisťuje bezpečnosť, efektívne odvádzanie tepla a priestorovo úspornú inštaláciu.

Nízka teplota a nízka impedancia: Optimalizovaný dizajn znižuje straty energie a zvyšuje účinnosť systému.

Flexibilná inštalácia: Modulárna, podporuje priame trasy, vetvy a vlastné rozloženia pre budúce rozšírenie.

Bezpečnosť a spoľahlivosť: Testované na skrat, odolnosť voči napätiu a zvýšenie teploty; v súlade s normami CCC a IEC.

Technické parametre

Prečo si vybrať náš sendvičový autobus 1600A?

Profesionálny výrobca: Dlhoročné skúsenosti s výrobou nízkonapäťových autobusov.

Vlastné riešenia: K dispozícii sú neštandardné veľkosti, aktuálne hodnotenia a rozloženia.

Zabezpečenie kvality: Každá jednotka prechádza prísnym testovaním pred dodaním.

Technická podpora: Poskytuje sa technická konzultácia, návrh a návod na inštaláciu.

Kľúčové slová obstarávania: 1600A prípojnica, nízkonapäťová prípojnica, sendvičová prípojnica, silnoprúdová prípojnica, distribúcia priemyselnej energie, modulová prípojnica, kompaktná prípojná trať.

Hlavné výhody

1. Vysoká vodivosť, nízke straty: Energeticky efektívne a vysokovýkonné

Elektrolytické medené vodiče triedy T2 vykazujú merný odpor ≤ 0,01777 Ω·mm²/m pri 20 °C a vodivosť presahujúcu 98 %, čo je oveľa viac ako bežné medené materiály. Táto charakteristika výrazne znižuje straty energie pri prenose výkonu; z dlhodobého hľadiska umožňuje podnikom realizovať značné úspory nákladov na elektrinu. Okrem toho môže byť povrch medených vodičov voliteľne upravený pocínovaním alebo postriebrením, aby sa účinne zvýšila odolnosť proti oxidácii a korózii, znížil sa prechodový odpor, predĺžila sa životnosť spojovacích bodov a znížili sa budúce náklady na údržbu.

2. Kompaktná štruktúra: Optimalizované využitie priestoru

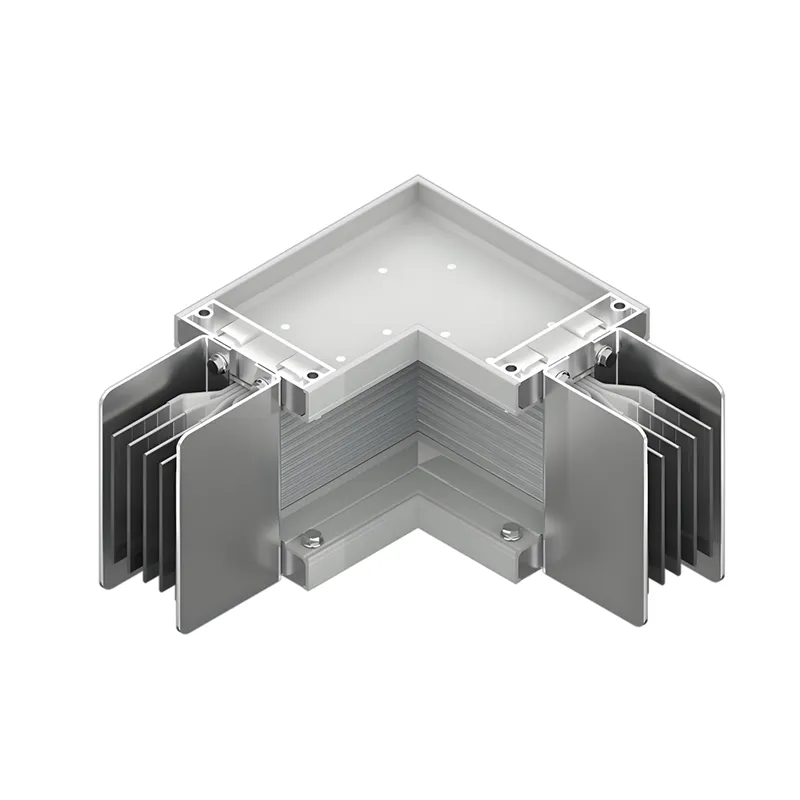

Jedinečný „sendvičový“ dizajn – s tesne naskladanými fázovými vodičmi – stláča elektrickú vzdialenosť medzi vodičmi na iba 6–10 mm, čím úplne eliminuje vzduchové medzery medzi fázami. V porovnaní s tradičnými prípojnicovými systémami tento dizajn znižuje celkový objem o viac ako 30 % pri zachovaní ekvivalentnej prúdovej kapacity. To umožňuje flexibilnú inštaláciu v priestorovo obmedzených prostrediach – ako sú elektrické stúpačky a dielne s hustou výbavou – čo výrazne zvyšuje efektivitu využitia priestoru a vytvára väčšie možnosti pre usporiadanie budov a usporiadanie zariadení.

3. Efektívny odvod tepla: Stabilná prevádzka

Medené vodiče majú vynikajúcu tepelnú vodivosť, čo umožňuje rýchly prenos tepla cez izolačnú vrstvu do kovového puzdra. Kryt je vyrobený zo zliatiny hliníka a horčíka a má integrovaný dizajn rebier na odvádzanie tepla; to zväčšuje povrch o viac ako 30 % v porovnaní so štandardnými plášťami, čo umožňuje vysoko účinný odvod tepla prostredníctvom duálneho mechanizmu konvekcie a žiarenia. Počas prevádzky pri menovitom prúde zostáva nárast teploty na pripojovacích svorkách ≤ 60 K, zatiaľ čo nárast teploty krytu zostáva ≤ 30 K. To zaisťuje stabilné prevádzkové teploty pre systém prípojnic z dlhodobého hľadiska, účinne zabraňuje starnutiu izolácie a degradácii výkonu spôsobenému prehriatím, a tým zaručuje spoľahlivosť systému distribúcie energie.

4. Komplexná ochrana: Prispôsobiteľné komplexnému prostrediu

Plne uzavretý kovový kryt je podrobený povrchovým úpravám – ako je eloxovanie, elektroforéza alebo protipožiarny náter – aby poskytoval viacúrovňovú ochranu v rozsahu od IP54 do IP68. Štandardné modely ponúkajú ochranu proti prachu a striekajúcej vode a spĺňajú prevádzkové požiadavky typických priemyselných zariadení a komerčných budov. Vodotesné modely poskytujú ochranu pred krátkodobým alebo dokonca nepretržitým ponorením, vďaka čomu sú vhodné do vlhkého prostredia, ako sú podzemné úžitkové tunely a úpravne vody. Ohňovzdorné modely sú schopné udržiavať napájanie viac ako 180 minút pri extrémnych teplotách 960 °C, čím poskytujú spoľahlivú ochranu pre požiarne bezpečnostné obvody a systémy núdzového napájania. Okrem toho „sendvičovej“ konštrukcii chýbajú súvislé vzduchové kanály, čím sa zásadne eliminuje „komínový efekt“ počas požiaru a zvyšuje sa požiarna bezpečnosť systému.

5. Modulárny dizajn pre pohodlnú inštaláciu

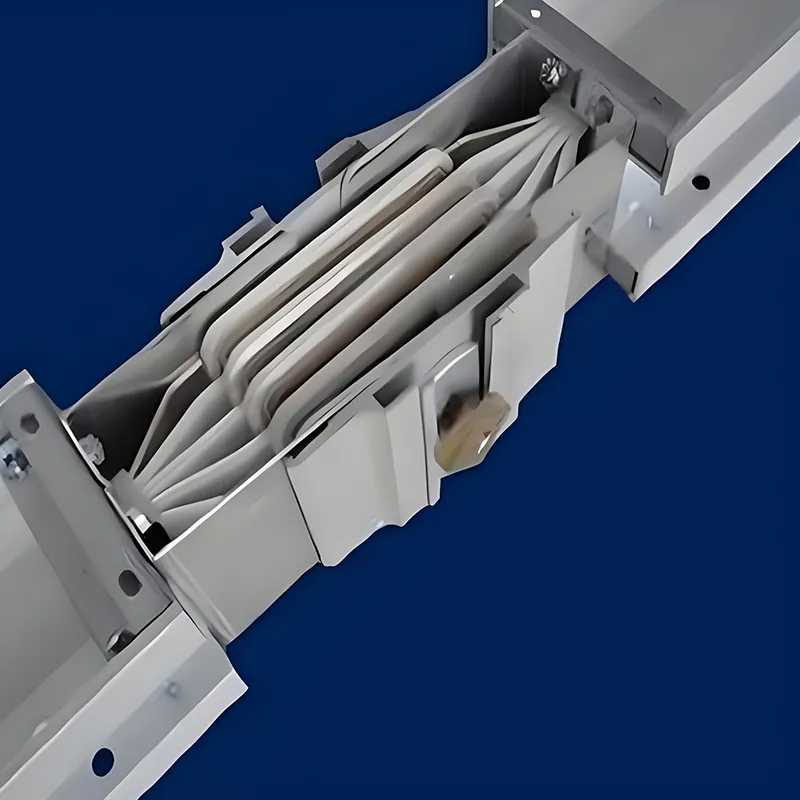

Systém zberníc využíva továrensky prefabrikované štandardné modulárne jednotky. Počas inštalácie na mieste sú tieto jednotky rýchlo spojené pomocou obojstranných skrutiek s riadeným momentom a tanierových pružín. Tento dizajn vyhovuje montážnym toleranciám ± 4 mm, čo výrazne znižuje zložitosť konštrukcie a časové náklady. Zásuvné jednotky je možné zasunúť do zbernice alebo z nej odstrániť na akomkoľvek mieste, zatiaľ čo systém zostáva pod napätím; konštrukcia uzemnenia "prvý sa pripojí, posledný sa odpojí" zaisťuje prevádzkovú bezpečnosť. Okrem toho systém podporuje minimálne 200 cyklov zapojenia/odpojenia, čo umožňuje flexibilné prispôsobenie sa požiadavkám, ako sú úpravy výrobnej linky a rozšírenie zariadenia, a zároveň uľahčuje údržbu a úpravy v budúcnosti.

Aplikačné scenáre

1. Priemyselná výroba

Vo výrobných dielňach priemyselných odvetví, ako je automobilová výroba, mechanické spracovanie, metalurgia a chemikálie, poskytujú sendvičové zbernicové systémy s medeným vodičom stabilnú hlavnú výkonovú chrbticu pre vysokovýkonné zariadenia – vrátane veľkých motorov, zváracích strojov a automatizovaných výrobných liniek. Ich vysoká prúdová zaťažiteľnosť je schopná zvládnuť podmienky vysokého zaťaženia spojeného s častým spúšťaním a zastavovaním strojov, zatiaľ čo ich modulárny zásuvný dizajn uľahčuje úpravy výrobnej linky a pridávanie nových zariadení, čím pomáha podnikom dosahovať vysoko efektívnu výrobu.

2. Dátové centrá a zdravotnícke zariadenia

Serverové klastre v dátových centrách a veľké zdravotnícke zariadenia v nemocniciach vyžadujú mimoriadne vysokú úroveň kontinuity a stability ich napájania. Nízkostratové charakteristiky tohto zbernicového systému minimalizujú plytvanie energiou pri prenose energie. Okrem toho môžu inteligentné varianty produktov integrovať moduly na monitorovanie teploty a prúdu, umožňujúce diaľkovú obsluhu a údržbu cez RS485 alebo bezdrôtový prenos; to umožňuje monitorovanie stavu zariadenia v reálnom čase a poskytuje spoľahlivé zabezpečenie napájania pre kritické záťaže.

3. Rozvod energie pre výškové budovy

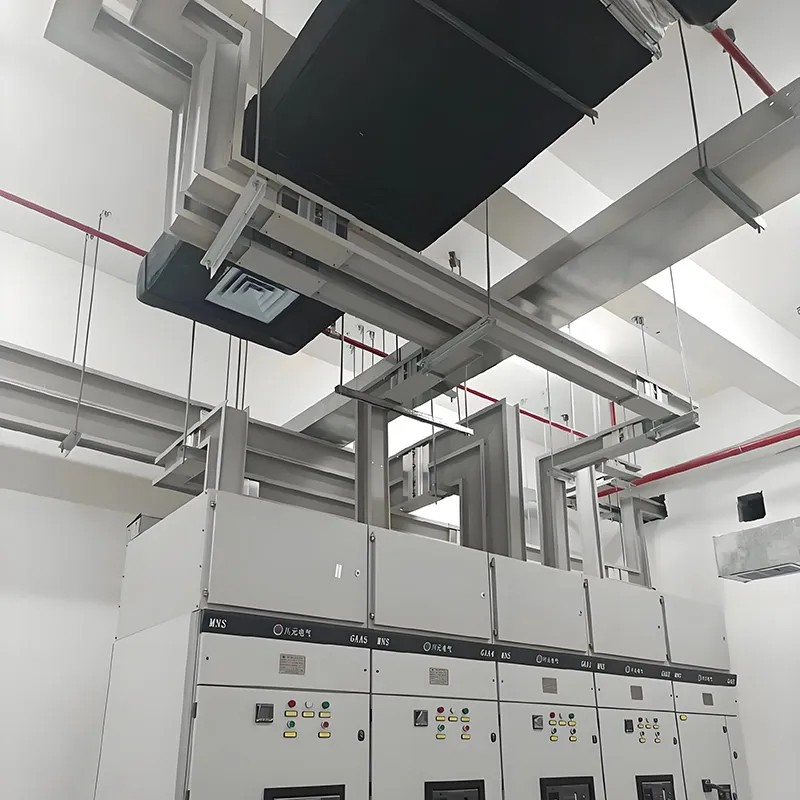

V rámci stúpačiek elektrických rozvodov výškových budov sú zvisle inštalované medené vodiče sendvičového typu, ktoré slúžia ako hlavné napájacie vedenia pre každé poschodie. Ich kompaktná konštrukcia šetrí cenný priestor šachty, zatiaľ čo ich dizajn efektívneho odvádzania tepla zaisťuje stabilitu pri vertikálnom prenose energie na dlhé vzdialenosti a poskytuje vyvážené a spoľahlivé napájanie na každom poschodí kancelárskych budov, hotelov, obytných komplexov a podobných štruktúr.

4. Špeciálne podmienky prostredia

Pre špeciálne prostredia charakterizované vysokou vlhkosťou, koróziou alebo prachom – ako sú podzemné tunely, železničné dopravné systémy a pobrežné zariadenia – sú k dispozícii vodotesné a korózii odolné varianty autobusov. Živicové odlievané vedenia s krytím IP68 sú konštruované bez kovového krytu a sú úplne utesnené; táto konštrukcia zaisťuje dlhodobú stabilnú prevádzku v drsnom prostredí a účinne predchádza poruchám zariadenia spôsobeným nepriaznivými faktormi prostredia.

Zabezpečenie kvality a záväzok služieb

Dôsledne uprednostňujeme kvalitu nad všetkým ostatným. Všetky naše medené vodiče sendvičového typu podstupujú prísne továrenské testovanie – vrátane testov odolnosti voči napätiu pri výkonovej frekvencii, testov zvýšenia teploty a krátkodobých testov odolnosti proti prúdu – aby sa zabezpečila úplná zhoda s medzinárodnými aj národnými normami. Okrem toho poskytujeme našim zákazníkom komplexnú servisnú podporu:

Profesionálne poradenstvo pri výbere produktu: Ponúkame prispôsobené riešenia výberu produktov prispôsobené špecifickým požiadavkám každého klienta na napájanie, inštalačné prostredie a ďalšie relevantné faktory. Inštalačné služby na mieste: Náš skúsený inštalačný tím poskytuje poradenstvo a inštalačné služby na mieste, čím zabezpečuje správnu inštaláciu a stabilnú prevádzku našich produktov.

Popredajná podpora a údržba: Zaviedli sme komplexný popredajný systém podpory a údržby, aby sme promptne riešili potreby opráv a údržby zákazníkov a zabezpečili dlhodobú prevádzku zariadenia.

FAQ

1. Čo je to 1600A sendvičový autobus?

Sandwich Busway 1600A je nízkonapäťový systém distribúcie energie s kompaktnou vrstvenou (sendvičovou) štruktúrou, navrhnutý na bezpečný a efektívny prenos veľkých prúdov v priemyselných, komerčných a výškových budovách.

2. Aké sú hlavné výhody?

▪Vysoká prúdová kapacita (1600A)

▪Nízky nárast teploty a nízka impedancia

▪Bezpečné a spoľahlivé s ochranou proti skratu

▪Modulárny dizajn pre flexibilnú inštaláciu a rozšírenie

3. Kde sa zvyčajne používa?

▪Priemyselné továrne a výrobné linky

▪Výškové budovy, hotely a apartmány

▪Dátové centrá a serverové miestnosti

▪Nákupné centrá a veľké verejné zariadenia

4. Dá sa to prispôsobiť?

Áno, naša 1600A Sandwich Busway môže byť prispôsobená pre neštandardné dĺžky, rozloženia, prúdové hodnotenia a pripojovacie rozhrania podľa požiadaviek projektu.

5. Aká jednoduchá je inštalácia?

Modulárny a kompaktný dizajn umožňuje priame vedenie, odbočky a rýchlu inštaláciu na mieste, čím sa znižuje práca a čas inštalácie.

6. Aké bezpečnostné normy spĺňa?

Naša zbernica je testovaná na skrat, odolnosť voči napätiu a nárast teploty, pričom spĺňa normy CCC, IEC a ďalšie nízkonapäťové distribučné normy.

7. Ako si vybrať správnu autobusovú dráhu pre môj projekt?

Zvážte aktuálne hodnotenie, dĺžku, prostredie inštalácie a potreby rozšírenia. Náš technický tím poskytuje konzultáciu a podporu pri návrhu pri výbere optimálneho riešenia.

8. Ako mám udržiavať autobusovú dráhu?

Odporúča sa pravidelná kontrola prachu, uvoľnených spojov a sledovanie teploty. Vďaka robustnému sendvičovému dizajnu je potrebná minimálna údržba.
