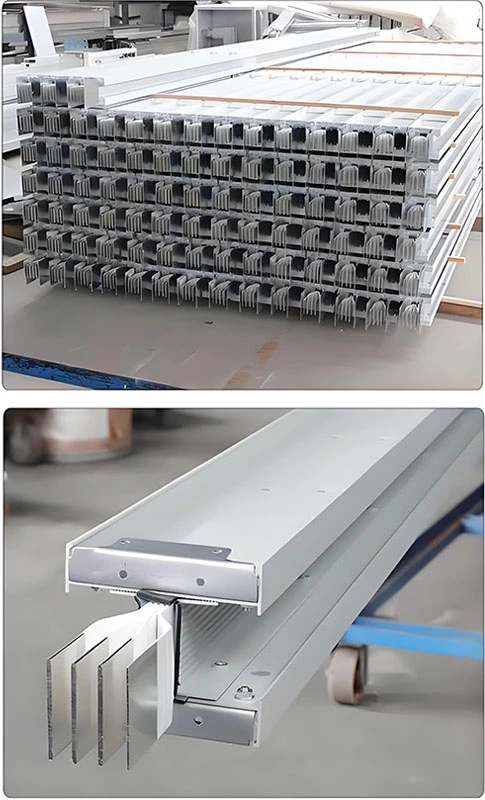

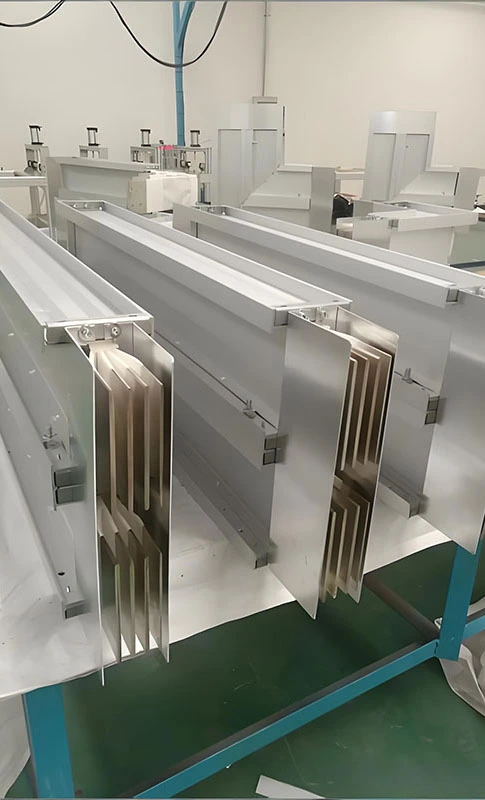

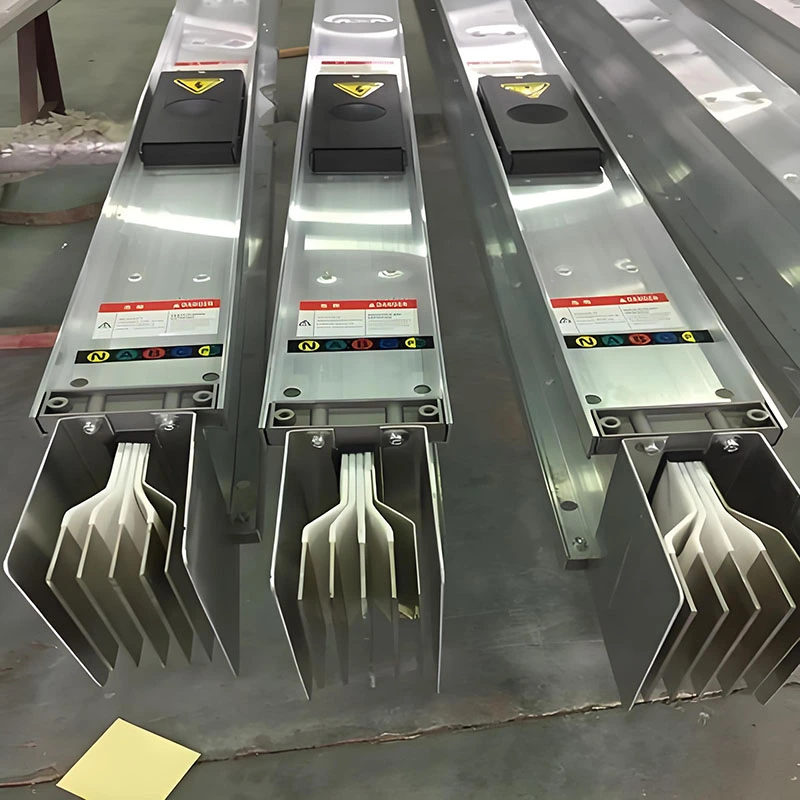

Nízkoprúdová uzavretá autobusová dráha

Presné pokrytie pre nízkoprúdovú distribúciu energie

Nízkoprúdová uzavretá prípojnica je navrhnutá na distribúciu energie pri nízkom zaťažení s úplným scenárom, s rozsahom menovitého prúdu 25A–400A. Podporuje striedavé trojfázové štvorvodičové alebo päťvodičové systémy s menovitým napätím do 660 V a frekvenciami 50 Hz alebo 60 Hz. Ako profesionálny čínsky výrobca a dodávateľ, Fenghua Electric poskytuje riešenia ideálne pre malé komerčné zariadenia, obvody kancelárskych pobočiek, automatizačné riadiace skrine a lekárske laboratórne vybavenie. Pre flexibilný, prispôsobený prenos energie sú k dispozícii typy so vzduchovou izoláciou aj kompaktnou izoláciou.

Typy jadier: Duálne riešenia pre rôzne aplikácie

1. Vzduchom izolovaná autobusová dráha

Vďaka izolačnej štruktúre so vzduchovou medzerou v kombinácii s epoxidovými izolačnými blokmi tento systém zaisťuje vysoký izolačný odpor (≥100MΩ) a odoláva napätiu 3750V napájacej frekvencie po dobu 1 minúty bez poruchy. Konštrukcia zlepšuje odvod tepla, udržuje teplotu vodiča pod 60 °C a zvýšenie krytu do 30 K. Kryt je vyrobený z ocele valcovanej za studena alebo zliatiny hliníka a horčíka so zosilnenou vlnitou štruktúrou pre silný mechanický výkon. Medené vodiče T2 s vysokou čistotou (≥99,95 %) s pocínovaním zaisťujú nízky odpor a stabilnú vodivosť. Hliníkové vodiče sú voliteľné pre nákladovo efektívne projekty.

2. Kompaktne izolovaná prípojnica

Tento typ používa epoxidovú živicu alebo pokročilé polymérové ​​materiály na pevné zabalenie vodičov v kombinácii s nehorľavou XLPE zmršťovacou trubicou, ktorá spĺňa environmentálne normy RoHS. Jeho kompaktná konštrukcia znižuje požiadavky na priestor a zabraňuje riziku požiaru spôsobeného komínom, čím ponúka zvýšenú požiarnu bezpečnosť. S krytím až IP54 funguje dobre vo vlhkom a prašnom prostredí. Optimalizovaný dizajn znižuje impedanciu a stratu výkonu a zaisťuje vysokú účinnosť prenosu s poklesom napätia ≤ 2,5 % na 110 m. Izolačný systém spoľahlivo funguje od -200°C do +200°C a poskytuje životnosť viac ako 30 rokov.

Výnimočný výkon: Prísne normy zabezpečujú stabilnú prevádzku

Certifikované zabezpečenie kvality

Low Current Enclosed Busway sa vyrába v prísnom súlade s medzinárodnými normami. Každá jednotka sa pred dodaním podrobuje komplexnému testovaniu, ktoré zabezpečuje konzistentnú kvalitu, overený výkon a spoľahlivý prenos energie pre rôzne aplikácie.

Vysoká úroveň ochrany (IP40 – IP65)

Kryt je navrhnutý s krytím od IP40 do IP65, pričom vyššie hodnoty sú dostupné pre vonkajšie použitie. Pokročilá technológia bodového nitovania vytvára bezšvovú, plne uzavretú štruktúru, zlepšuje tesniaci výkon a účinne zabraňuje vniknutiu prachu a vlhkosti. Je vhodný pre drsné prostredia, ako je vysoká vlhkosť, morské podnebie a podmienky slanej hmly, s preukázanou odolnosťou prostredníctvom 2 000-hodinového testovania soľným postrekom.

Silná odolnosť proti skratu a vibráciám

Systém sa vyznačuje vynikajúcou odolnosťou proti skratu. Hliníkové alebo nízkomagnetické oceľové puzdro znižuje straty vírivými prúdmi a tepelný nárast, čím zlepšuje účinnosť prenosu prúdu. Vstavané konštrukcie tlmiace nárazy chránia vnútorné vodiče a izolačné komponenty pred mechanickými vibráciami a vonkajšími vplyvmi. Flexibilné pripojenia a gumené izolačné podložky ďalej zvyšujú stabilitu systému pri pripojení k transformátorom alebo distribučným zariadeniam.

Safe and Efficient Grounding System

Integrovaný dizajn uzemnenia využíva kryt z vysoko vodivej hliníkovej zliatiny s plochou prierezu výrazne väčšou ako samotný vodič. To zaisťuje nízky odpor uzemnenia, spĺňa bezpečnostné normy a poskytuje spoľahlivú ochranu pre zariadenia aj operátorov.

Pohodlná inštalácia a údržba: Zníženie celkových nákladov na životný cyklus projektu

Flexibilné spôsoby inštalácie: Podporuje viacsmernú inštaláciu - horizontálnu aj vertikálnu - a môže byť rýchlo pripevnená k elektrickým stúpačkám, miestnostiam s vybavením alebo stropom pomocou montážnych konzol. Modulárny dizajn uľahčuje rýchlu montáž; štandardné sekcie sú dostupné v dĺžkach 3 m, 6 m alebo 8 m (prispôsobiteľné podľa špecifikácií užívateľa). Okrem toho je možné vývody umiestniť na ľubovoľné miesto podľa požiadaviek klienta za predpokladu, že vzdialenosť medzi vývodmi nie je menšia ako 0,6 metra. Táto flexibilita umožňuje pohodlné budúce rozšírenie kapacity a úpravy trasy, čím sa výrazne skráti cyklus inštalácie.

Podrobnosti dizajnu zameraného na používateľa

Odbočné jednotky majú životnosť plug-in/plug-out ≥200 cyklov. V kombinácii s konektormi s dizajnom prevencie fázových chýb sa výrazne znižuje riziko chýb pri inštalácii.

Pri použití metódy montáže tupým spojom vyžaduje zaistenie spojovacích skrutiek iba jeden kľúč, vďaka čomu je operácia jednoduchá a nenáročná. Všetky produkty s rôznymi prúdovými hodnotami využívajú štandardizovanú kryciu dosku, ktorá zaisťuje vysoký stupeň štandardizácie, silnú zameniteľnosť a pohodlnú prispôsobivosť rozhrania pre úpravu kapacity.

Systém je vybavený vlnitými dilatačnými škárami a umožňuje dva stupne voľnosti nastavenia – horizontálne aj vertikálne. To nielenže prispôsobuje expanziu a kontrakciu spôsobenú kolísaním teploty, ale tiež kompenzuje štrukturálne odchýlky vyplývajúce zo sadania základov. Táto inovácia rieši nedostatky tradičných expanzných zariadení s posuvnými doskami, ako je nízka úroveň ochrany, ťažkopádna inštalácia a nespoľahlivá prevádzka.

Zjednodušená schéma údržby: Bežná údržba vyžaduje iba pravidelné kontroly tesnosti konektora a celistvosti krytu. V prípade problémov, ako je znížená izolačná pevnosť, môžu byť vnútorné komponenty vysušené krátkou dobou prevádzky bez zaťaženia. Ak dôjde k lokalizovanému prehriatiu, problém sa dá rýchlo vyriešiť odstránením problémov s bodmi pripojenia alebo úpravou záťaže, čo vedie k nízkym nákladom na údržbu.

Typické aplikačné scenáre

Nízkoprúdová uzavretá autobusová dráha je široko používaná v:

▪Obchodné kancelárie pre distribúciu elektriny a osvetlenia

▪Priemyselné automatizačné systémy pre riadiace skrine a PLC

▪Medicínske a laboratórne prostredie vyžadujúce stabilnú, čistú energiu

▪Vybudovanie infraštruktúry pre nízkonapäťové a núdzové systémy

▪Továrenské modernizácie, kde je potrebná efektívna dodatočná montáž

Sprievodca výberom: Vedecky zodpovedajúce projektovým požiadavkám

Výber menovitého prúdu: Vyberte vhodnú menovitosť na základe aktuálneho zaťažovacieho prúdu; odporúča sa zahrnúť bezpečnostnú rezervu 10 % – 20 %, aby sa vyhovelo budúcim potrebám rozšírenia kapacity a zabezpečila sa dlhodobá stabilita produktu.

Výber typu izolácie: Pre suché prostredie s nízkou teplotou okolia a minimálnymi výkyvmi prúdu sú preferovanou voľbou vzduchom izolované systémy; do priestorov s obmedzeným priestorom, s vysokou vlhkosťou alebo do prašného prostredia sa odporúčajú kompaktné izolované systémy.

Určenie triedy ochrany: Pre štandardné vnútorné scenáre postačuje stupeň krytia IP40; pre vonkajšie alebo vlhké/prašné prostredie zabezpečte triedu ochrany minimálne IP54; pre morské klimatické prostredie sa odporúčajú produkty s vyššou triedou ochrany.

Úvahy o materiáli vodičov: Pre projekty zahŕňajúce trvalé vysoké zaťaženie alebo vyžadujúce výnimočnú stabilitu sú preferovanou voľbou medené vodiče; pre projekty s obmedzenými rozpočtami a minimálnymi výkyvmi zaťaženia je možné zvoliť vodiče z hliníkovej zliatiny.

Prispôsobenie pre špeciálne požiadavky: Ak máte špecifické požiadavky týkajúce sa inštalačného prostredia, aktuálnych hodnotení alebo funkčných funkcií, kontaktujte náš profesionálny tím; poskytneme vám prispôsobené produktové riešenie prispôsobené vašim potrebám.
